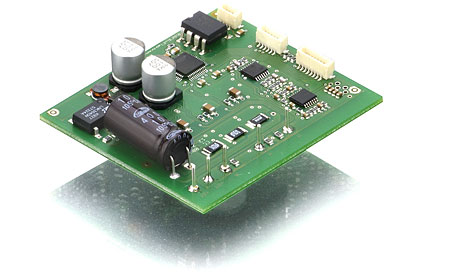

Sensorlose, feldorientierte Regelung
Feldorientierte Regelung (FOC) für Drehzahl und Drehmoment
FOC-Algorithmus komplett in Software realisiert, minimaler Hardwareaufwand, maximale Flexibilität
Sensorlose Sinus-Kommutierung, sinusförmiger Motorstrom
Höchste Drehzahlkonstanz und vibrationsfreier, geräuscharmer Motorlauf
Für bürstenlose 3-Phasen EC-Motoren in Dreieck- oder Sternschaltung, für Rotoren mit oberflächenmontierten oder eingebetteten Magneten.
FOC Algorithmus mit 32-bit Microcontroller
PID-Regler für Drehzahl, Drehmoment, unterlagerter Stromregler
Sensorlose Rotorlageerkennung im Stillstand, dadurch besserer Drehmomentverlauf beim Hochlauf
Raumzeigermodulation für optimales Drehmoment
Feldschwächebetrieb bei hohen Drehzahlen
Abmessungen (LxBxH): 62 x 55 x 16mm
Speisespannung 325 VDC ungeregelt
Dauerstrom in der Motorwicklung 1A
Schnittstellen: RS485, CAN (galv. getr.)
Ein Eingang (Hallsensor) für Start/Stopp-Funktion
Konfigurationssoftware für Windows zur einfachen Inbetriebnahme. Mathematische Berechnung der benötigten Parameter für das Motormodell
