Leistungsendstufen mit integrierter Kommutierung

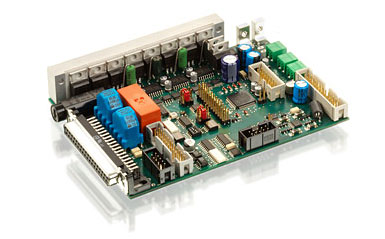

MKUNI3 – Universal-Motor-Endstufe für die Ansteuerung von DC-, EC- und Schrittmotoren bis 48V, 7A

Universal DC-, EC- und Schrittmotor-Endstufe Motorauswahl einstellbar über Jumper

Ansteuerung von 2-Phasen Schrittmotoren im Open- oder Closed-Loop-Modus

Mikroschrittmodus, Auflösung bis max. 256 Mikroschritte. Einstellbar über DIP-Schalter

Steuereingang für Takt und Richtung für Schrittmotorbetrieb und PWM und Richtung für EC- und DC-Motorbetrieb.

Eingänge für Encoder, Hallsensoren und Endschalter

Spannungsversorgung Logikteil = 24VDC

Spannungsversorgung Leistungsteil = 12VDC bis 48VDC

Maximaler Ausgangsstrom für Schritt- und EC-Motoren 4 Ampere, für DC-Motoren 7 Ampere. Einstellbarer Ausgangsstrom.
